箱變廠家生產的PLC電氣控制柜的類型很多，因此在實現的功能，存儲容量，控制規模，外觀等方面存在很大差異。因此，對于PLC的分類沒有嚴格統一的標準，但根據I/O大致分為總點，組成結構和功能。這是按組成結構分類的簡要說明。根據組成結構，可以分為整體型和模塊型兩種。
1.集成PLC
集成PLC是將中央處理器，內存，I / O接口，電源和其他硬件都安裝在機箱中的PLC。 集成PLC也可以由具有一定數量I / O點和不同功能擴展單元結構的基本單元（稱為主機）組成。 這種PLC具有結構緊湊，體積小，價格低廉等優點，但維護卻不如后者。 具有這種結構的PLC在微型和小型PLC中更為常見。
2.模塊化PLC
模塊化PLC將PLC的每個部分分為幾個獨立的模塊。 例如，CPU和內存構成主控制模塊，電源構成電源模塊，幾個輸入點構成輸入（I）模塊，幾個輸出點構成輸出（O）模塊，這些模塊將某種功能專門用于 某個功能模塊。 用戶可以通過選擇所需的模塊并將其插入框架或安裝導軌來構成模塊化PLC。 這種PLC具有組態靈活，組裝方便，易于擴展和維護等優點。它主要用于中型和大型PLC。 由于其輸入和輸出模塊可以根據實際需要任意選擇，因此組合方法靈活多樣，維護方便。 因此，也有一些采用模塊化結構的小型計算機。 近來，還存在一種PLC結構，其將整體型和模塊化型的優點結合到一個所謂的堆疊式PLC電氣控制柜中。 CPU，內存，電源，I / O和其他單元仍然是獨立的。 模塊，但它們通過電纜連接，并且可以逐層堆疊，這不僅保留了模塊的靈活配置，而且還體現了整體緊湊尺寸的優勢。

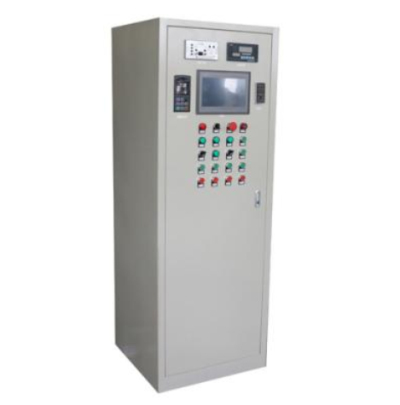

PLC控制柜里面一般包含：斷路器設備，熔斷器，開關電源，變壓器，PLC本體模塊及I/O擴展模塊，信號隔離模塊，浪涌保護器，HMI人機界面，按鈕指示燈，接線端子，中間繼電器，線槽，柜內照明燈，限位開關等。
1、斷路器
斷路器是指能夠關合、承載和bai開斷正常回路條件下的電流并能在規定的時間內關合、承載和開斷異常回路條件下的電流的開關裝置。斷路器按其使用范圍分為高壓斷路器與低壓斷路器。
2、PLC
PLC控制系統，是可編程邏輯控制器，專為工業生產設計的一種數字運算操作的電子裝置，它采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算，順序控制，定時，計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。
3、開關電源
開關模式電源，又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。
4、接線端子
接線端子就是用于實現電氣連接的一種配件產品，接線端子的使用范圍越來越多，而且種類也越來越多，用得最廣泛的除了PCB板端子外，還有五金端子，螺帽端子，彈簧端子等等。
5、繼電器
繼電器是一種電控制器件，是當輸入量的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。通常應用于自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
